您好,欢迎访问铝产业链综合服务平台----阿拉丁! [会员登录] [免费注册]
咨询热线:010-85895516
当前位置:阿拉丁 > > 刚玉 > 技术政策 > 基础知识
耐火原料的选择与应用--锆质制品用原料
2021-03-15 08:56   来源: 综合媒体
分享

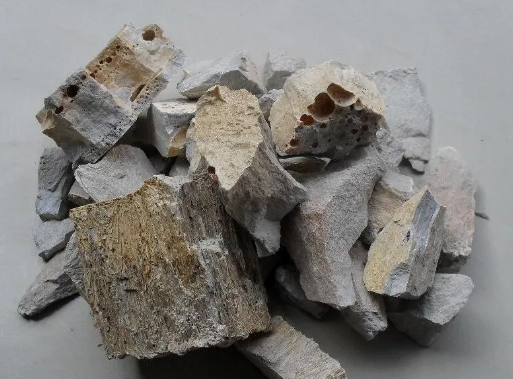

耐火原料是指生产耐火材料产品所必需的材料。它是生产耐火材料的基础。按化学性质可分为酸性耐火原料、碱性耐火原料和中性耐火原料;按来源可分为天然矿物原料和人工合成原料;一般情况下,人们把生产耐火材料的原料分为主要原料、辅助原料等。

通常将耐火原料分为铝硅系耐火原料(硅质、黏土质、高铝质等)、碱性耐火原料、隔热耐火原料和其他耐火原料。

锆质制品用原料

1、锆英石

锆英石(ZrO2·SiO2或ZrSiO4)是生产锆质制品和锆英石制品的主要原料,我国锆英石产地是海南省。广东省、广西壮族自治区、山东省、福建省和台湾省等地均有分布。

锆英石的理论组成为ZrO2 67. 01%、SiO2 32. 99%。它经常含有TiCfe和其他微量稀土 氧化物,由于这些元素的存在,使其具有不同程度的放射性。因此在使用此原料生产制品时,应当有必要的防护措施。

锆英石的热导率较低,20〜1000℃间为3.72W/(m.K)。锆英石的膨胀系数与其他晶相比较也较低,在1000℃时为4.6X10-6℃,其单晶在垂直和平行主轴(C轴)的两个方向上的膨胀系数有较大差异。锆英石的化学惰性高,难与酸发生反应。与玻璃熔体在较小的程度上发生反应,它常用于冶金和玻璃工业用耐火材料。

2、斜锆石

天然的斜锆石(ZrO2)常呈不规则块状,黑色、褐色、黄色或无色。我国天然的斜锆石矿体很少。工业上使用的ZrO2,属化工原料,是由锆英石(ZrO2·SiO2) 采用化学方法制得的白色或微黄色粉末。

纯的ZrO2在常压下共有三种晶型:从低温到高温依次为单斜相、四方相和立方相。

稳定的ZrO2,依其稳定程度的不同,又有部分稳定的ZrO2和全稳定的ZrO2之分,由于全稳定的ZrO2的热膨胀系数较大,其热震稳定性不及部分稳定的好,故后者常用来做陶瓷和耐火材料的增韧材料。

3、脱硅锆

国外在熔铸锆刚玉(AZS)耐火材料的制造中,除了采用锆英石精矿外,大多加 入一定数量的“脱硅锆”原料,其目的:一是调整与稳定配方;二是改善与优化产品 性能。

4、锆刚玉莫来石

原始原料为工业氧化铝、高岭土和锆英石,它们细磨混合均匀,半干法压球并在 300〜1700℃下煅烧,即可制得这种材料。研究表明,增加锆英石含量会导致提高烧 结温度,减少总收缩量,增多封闭气孔,这些反应使烧结锆刚玉莫来石具有较高的密度和强度以及较好的抗热震稳定性。

分享
编辑:0058 010-85895516 syb@aladdiny.com

免责声明:本网所有注明来源为阿拉丁(ALD)的内容版权均属于北京阿拉丁中营商务咨询有限公司(简称“阿拉丁”),阿拉丁(ALD)力求使用的信息准确、信息所述内容及观点的客观公正,但并不保证其是否需要进行必要变更。阿拉丁(ALD)提供的信息仅供客户决策参考,并不构成对客户决策的直接建议,客户不应以此取代自己的独立判断,客户做出的任何决策与阿拉丁(ALD)无关。本内容版权归阿拉丁(ALD)所有,为非公开资料,仅供阿拉丁(ALD)客户自身使用;如需转载、引用,请联系010-85895516申请授权,阿拉丁(ALD)保留对任何侵权行为和有悖文章/报告原意的引用行为进行追究的权利。

推荐阅读
阿拉丁旗下网站 京ICP备2020045468号 京公网安备110105008547号 Copyright©2010 Aladdiny.com, Inc. All Rights Reserved. 中营网 版权所有 智库单位 中国社会科学院 中国产业与企业竞争力研究中心 联系人:苗润梦 E-mail:mrm@aladdiny.com 电话:188 0009 3110 传真:86-10-8589 5117 010-85895516
文章分享地址二维码

打开微信,点击底部的“发现”,使用“扫一扫”即可将网页分享至朋友圈。

暂不分享
